ゴム圧縮成形は、さまざまなゴム製品や部品を製造するための非常に効果的な方法です。 精密なゴム部品を安定した品質で製造できることで知られている。 このテクニックはさまざまな業界で広く使われている。 このガイドでは、ゴム圧縮成形の詳細なプロセス、種類、利点、およびアプリケーションについて説明します。
目次
圧縮成形フロー
材料の準備：ゴム材料を選ぶことから始まる。 これらは通常、生ゴムまたはゴムコンパウンドである。 これらの化合物には添加物が含まれている場合がある。 促進剤、硬化剤、補強剤などである。 最終製品の特性を向上させるのだ。
金型の準備圧縮成形では、通常金属製の2分割金型を使用する。 金型は工程開始前に予熱される。 硬化を助けるために特定の温度に加熱される。
金型への装填次に、ゴム材料を開いた金型キャビティに入れる。
金型を閉じる：金型キャビティがゴムで満たされたら、2つの金型を閉じます。 ゴムを挟んでつぶす。
加硫：金型に熱と圧力を加える。 これにより加硫プロセスが活性化され、ゴムが成形され、硬化する。
冷却：加硫を行う。 その後、金型を開き、新しいゴム製品を取り出す。 製品は冷却固化され、最終的な形状と特性が確保される。
トリミングと検査：最後に余分な部分を切り落とす。 部品の品質は検査され、希望する仕様に適合していることが確認される。
ゴム圧縮成形の種類
平板金型：平板金型は2つの平行な金属テンプレートから成り、それぞれに金型キャビティがある。 これは一般的で効果的な成形プロセスである。 型枠を閉じてゴムを金型に押し込む。 そこで、空洞全体を埋める。 テンプレート間の隙間の大きさが、最終製品の厚さを決める。 この方法は、ガスケットやシールのような基本的なゴム製品の製造によく使われる。 シンプルで安い。 そのため、中小規模の生産に最適です。
押し出しタイプの金型：押し出しタイプの金型は、通常、最終製品の形状に合わせて整列する2つ以上の金属部品で構成されています。 密閉されたチャンバー金型とは異なり、押し出し金型の開口部からは、ゴムストリップやチューブのような連続した形状が得られる。 この方法は、均一な形状のゴム製品を作るのに適している。 変化しない形状に適している。 効率的で均一な生産が可能になる。
回転金型：回転金型は特殊な金型である。 圧縮成形と回転成形の一部を組み合わせたものだ。 回転機構を備えたこの金型は、成形中に製品を回転させることができる。 このテクニックは、ユニークな形状のラバーアイテムを作るのに適している。 穴や隆起のあるもの、複雑な形状のものには特に適している。 一般的な例としては、シール、タイヤトレッド、各種ゴムキットなどがある。 金型が回転する。 これにより、材料が均一に広がる。 最終製品の強度とディテールを向上させる。
メリットとデメリット
プロセスの利点
複雑な形状に適しています：圧縮成型ゴムは、多くのゴム製品を作ることができます。 複雑なデザインのものも含まれる。 この柔軟性は、複雑なコンポーネントの作成に理想的である。
低コスト：ゴム圧縮成形は通常、射出成形よりも安価です。 これは、特に少量生産から中量生産の場合に当てはまる。 このコスト効率の高さが、メーカーにとって魅力的なのだ。
小ロット生産に適応：設備が安価なため、小ロット生産に適している。 だから、限定生産には向いている。
特別なゴム配合は必要ありません：ゴム圧縮成形は、他の成形方法とは異なります。 特別なゴム配合は必要ない。 そのため、より汎用性が高く、使いやすい。
大きな製品に適しています：この方法は、大型シールのような大きなゴム製品を作るのに適している。 高価な機械は必要ない。
簡単な操作とメンテナンス：ゴム圧縮成形に使用される装置は使いやすい。 メンテナンスも簡単だ。 これにより、人件費やメンテナンス費用が削減される。
ゴム材料への幅広い適用性：ゴム圧縮成形は、多くの種類のゴムを扱うことができます。 NBR、シリコーン、EPDMなどである。
高精度：このプロセスは、高精度の成形部品を製造することができる。 最終製品の一貫性と正確性を保証する。
耐久性のある製品：ゴム圧縮成形で作られた製品は耐久性があります。 また、品質が安定していることでも知られ、さまざまな用途で重宝されている。
プロセスのデメリット
比較的遅い生産速度： ゴム圧縮成形は、射出成形や押出成形のような他の方法よりも遅いです。 そのため、大規模生産には向いていない。
手作業：このプロセスには余分な手作業が含まれる可能性がある。 これは生産性を低下させ、可能な自動化を制限する可能性がある。
シンプルな形状に限定：シンプルな製品に効果的。 しかし、複雑なものや細かいものにはあまり適していない。 そんな人たちのために、 ゴム射出成形の方が良い選択かもしれない。
原材料の無駄：圧縮は無駄を生む。 金型の隙間や余分な材料が原因で起こる。 この無駄はコストを引き上げ、持続可能性を損なう。
長い成形サイクル： 完全な成形サイクルには、圧縮、加硫、冷却がある。 比較的長い。 このため、バッチ間の待ち時間が長くなる可能性がある。
限られた製品の一貫性：大量生産では、一貫した製品を維持するのは難しい。 これは、いくつかのステップが手作業であり、自動化がほとんど行われていないためである。
加硫への依存：加硫は非常に重要である。 ゴム製品の弾性と性能を保証する。 しかし、それには多くの時間とエネルギーが必要だ。 これは生産コストと複雑さに拍車をかける。
ゴム圧縮VSゴム射出
動作原理
- ゴム圧縮成形：開いた金型にゴムを入れます。 それから金型を閉じると、ゴムが出てきて製品の形になる。 次に型を熱し、ゴムを硬化させる。
- ゴム射出成形：ゴムは加熱され、密閉された金型に注入され、隅々まで充填される。 その後、ゴムを硬化させる。
生産効率
- ゴム圧縮成形：生産速度は遅く、中小ロットの生産に適している。 手作業が多く、自動化が進んでいない。
- ゴム射出成形：生産速度が速く、大量生産に適している。 また、自動化が進んでいるため、手作業が少なくて済む。
原材料の利用率
- ゴム圧縮成形：金型とフラッシュエッジの間に隙間があるため、原材料が無駄になる可能性がある。
- ゴム射出成形：ゴムは金型に正確に注入されるため、原材料の使用量が多い。
金型・設備費
- ゴム圧縮成形：金型と設備コストが比較的低く、小規模生産に適している。
- ゴム射出成形：金型と設備コストが比較的高く、大規模生産に適している。
製品の一貫性と精度
- ゴム圧縮成形：自動化のレベルが比較的低いと、製品の一貫性に影響を与える可能性があります。
- ゴム射出成形：高度に自動化されたプロセスは、製品の一貫性と精度の向上に役立ちます。
ゴム圧縮とゴム押出
ゴム圧縮成形とゴム押出成形は、ゴムを成形する2つの一般的な方法である。 どのように機能するか、何に使えるか、どれだけ効率よく商品を生産するかはそれぞれ異なる。
動作原理
- ゴム圧縮成形：ゴムを金型に入れる。 金型が閉じられ、ゴムが形状に押し込まれる。 金型を加熱してゴムを固める。
- ゴム押出成形：ゴム混合物を加熱し、押出機のダイに通す。 その後、連続したゴムストリップ状に押し出される。 最後に、希望の形状になるように切断または冷却される。
アプリケーション
ゴム圧縮成形：この材料は、さまざまな形状のゴム製品、特に単純な形状や小規模生産に適しています。
- ゴム押出成形：この機械は、シール、パイプ、ゴムストリップのような一貫した形状の製品を作るのに適しています。 一度にたくさんのものを作るときによく使われる。
生産効率
ゴム圧縮成形：生産速度が遅く、中小大量生産に適している。 手作業が多く、自動化の度合いも低い。
ゴム押出成形：生産速度が速く、大量生産に適している。 高度に自動化されており、人間の介入を必要としない。
原材料の利用率
ゴム圧縮成形：金型とフラッシュエッジの間に隙間があるため、原材料が無駄になる可能性がある。
ゴム押出成形：押し出し成型機は、金型へのゴムの充填を注意深く制御するため、原材料の利用率が高い。
製品形状
- ゴム圧縮成形：様々な形状に適しているが、特に平坦で比較的単純な形状に適している。
- ゴム押出成形：チューブ、ストリップ、その他の形状など、連続した断面を持つ製品に適している。
適用材料
ゴム圧縮成形のプロセスは、多くの種類のゴム、特に弾性ゴムに適しています。 ゴム材料を絞り、熱と圧力で処理し、さまざまな形状のゴム製品を作る。 選ばれる素材は、どのように使用され、どの程度の性能を発揮するかによって決まる。 種類は以下の通り：
ニトリルゴム（NBR）：ニトリルゴムは、耐油性と耐摩耗性に優れた人工素材です。 シール、ガスケット、その他のゴム製品の製造に適している。
アクリルゴム（ACM）：高温・耐油性があるので、自動車のエンジンシールや耐熱ゴム製品によく使われている。
シリコーンゴム：この材料は、高温、酸化、および導電性に対して優れた耐性を持っています。 高温シールや断熱ガスケットなどに使われる。
天然ゴム：天然ゴムはゴムの木から採れ、バネやガスケットを作るのに適している。 伸縮性があり、破れにくい。
スチレンブタジエンゴム（BR）：耐摩耗性、耐寒性に優れている。 ゴムタイヤやガスケットなどによく使われる。
クロロプレンゴム（CR）：この材料は耐油性と耐摩耗性があり、耐油シールやラバーキットの製造に最適です。
ブチルゴム：耐オゾン性、耐摩耗性に優れ、ゴムカプセル、ガスケットなどに適している。
ゴム圧縮成形設備
ゴム圧縮成形設備が重要である。 熱と圧力でゴムを成形する。 この装置は、多くのゴム製品の製造に広く使用されている。 シール、ガスケット、振動緩衝材などである。 以下は、ゴム圧縮成形装置の主な構成部品と作業の流れである：
ゴム精練機：ゴム精練機は、ゴム成形プロセスの開始を示す。 この装置は生ゴムと添加剤を混合する。 添加剤はゴムに特定の特性を与える。 これらの特性には、硬度、弾性、耐久性などが含まれる。 これらの添加剤は、ゴムの加工性も向上させる。

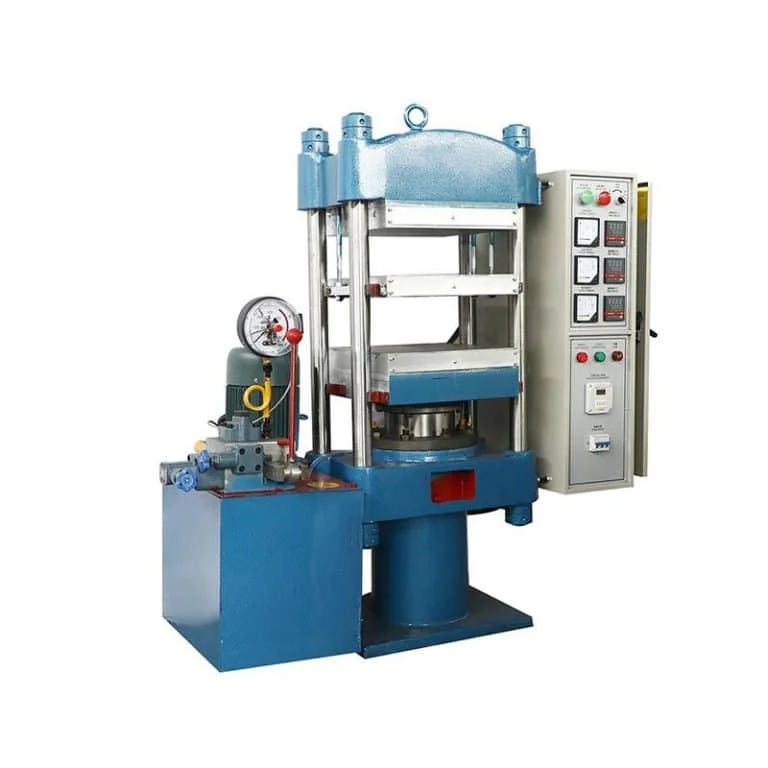

ゴム圧縮機： ゴム圧縮機はゴム圧縮成形の核心設備である。 この工程では、上と下の2つの型を使う。 ゴム材料は加熱され、これらの金型の間で圧縮されて成形される。
金型 金型は、最終製品の形状とサイズを決定するため、ゴム成形の極めて重要な要素です。 通常、金属のような丈夫な素材でできている。 金型は成形に必要な形状と表面を備えている。
加熱システム： ゴム成形において、加熱システムは非常に重要である。 ゴムを柔らかくし、可鍛性にする。 この柔らかさは圧縮成形に役立つ。 ゴムが成形に適した温度になるようにする。
冷却システム： 成形後、ゴム製品は冷却され硬化する。 これは形を保つ。 空冷か水冷かの選択は、成形工程と最終製品の特性によって決まる。
制御システム： ゴム成形工程は、制御システムによってより良いものになる。 多くの要素を監視し、調整する。 これには温度、圧力、その他の重要なものが含まれる。 これにより、正確で安定した成形結果が得られる。
応用分野
ゴム圧縮成形プロセスには多くの用途がある。 多くの産業で使用されている。 多くの種類の製品を作るのに役立っている。 主な応用分野には次のようなものがある：
自動車産業： 自動車メーカーはゴム圧縮成形を多用している。 多くの自動車部品を製造している。 これらの部品には、自動車用シールやサスペンション・システムに使用されるゴム部品が含まれる。
電気・電子産業 ゴム圧縮成形は、電気・電子産業では一般的です。 絶縁マットやケーブル・シールなどの製品に使用される。
工業用シール ゴム圧縮成形は、工業用シールの製造に不可欠です。 Oリングやフランジガスケットなどである。 パイプラインや機器のシールに欠かせない。
医療機器 医療分野では、ゴム圧縮成形は多くの医療機器の製造に使用されている。 医療機器のゴム部品の製造に使われる。
建設・建築資材 建設業界では、ゴム圧縮成形が重要な鍵を握っている。 防水マットや防音マットなどに使われる。
スポーツとレジャー用品 ゴム圧縮成形は、スポーツシューズやスポーツ用品のゴム部品の製造に使用される。 スポーツとレジャーファンのニーズに応えている。
品質管理
最終製品が良いものであることを確認するために、ゴム圧縮成形では品質管理が重要である。 一般的な品質管理手段は以下の通りである：
原材料の品質管理：ゴム材料と添加剤が、組成、硬度、粘度、その他の特性に関する要件を満たしていることを確認する。 また、添加物の配合と品質もチェックすること。
混合工程の管理：混合工程を監視し、ゴムと添加剤が均一に混合されていることを確認する。 ゴムが作業しやすいように、混ぜるときの温度と時間をコントロールする。
金型の設計と製造：金型が製品の要求を満たすように設計されていることを確認する。 また、適切な冷却システムを備えていなければならない。 金型が滑らかで長持ちするように、こまめに点検し、メンテナンスすること。
加熱と圧力の制御圧縮成形では、ゴムを適切な温度で加工するために、加熱システムを注意深く制御する必要があります。 私たちは、ゴムが型の隅々まで充填され、私たちが望む形状が保たれるように圧力を調整し、チェックします。
製品のサイズと外観検査：私たちは、ゴム製品のサイズと外観を検査し、それらが要件を満たしていることを確認します。
加硫コントロール：製品が良好であることを確認するため、硬化にかかる時間と使用温度をチェックする。
結論
ゴム圧縮成形は、いくつかの産業で広く使用されている重要なプロセスです。 原料は成形のために前処理され、加熱され、加圧される。 その後、加硫され、冷却される。 この工程 高精度で耐久性のあるゴム製品を生み出す。 この製法は、多くの種類のゴム部品を作るのに最適な方法である。 安価で使いやすく、多くの素材に対応できるため、好まれている。 しかし、欠点もある。 これには、生産速度の低下や手作業の制限などが含まれる。 しかし、少量生産や複雑な形状の製造におけるその利点はまだ明らかである。
ゴム圧縮成形の設備や工程に関するご質問やご要望がございましたらご相談ください。 にご相談ください。 私たちは高品質の機器を提供しています。 生産工程で最高の効率を達成するのに役立ちます。
よくあるご質問
ゴム圧縮成形は、金型を加熱・加圧してゴムを成形するプロセスである。 この工程は、シール、ガスケット、振動ダンパーなど、さまざまなゴム製品の製造に使われている。
複雑な形状に適しており、コストも低い。 少量生産にも対応できる。 特殊なゴムは必要ない。 大型製品に適している。 使い方もメンテナンスも簡単だ。 多くの素材に対応できる。 非常に正確で耐久性がある。
生産スピードは遅い。 ハンドリングは手動。 シンプルな形に適している。 原材料の無駄が増える。 成形サイクルは長くなる。 製品の一貫性には限界がある。 加硫による。
自動車産業やエレクトロニクス産業も含まれる。 また、工業用シール、医療機器、建設資材、スポーツ用品なども含まれる。
ゴムミキサー、ゴム圧縮機、金型、加熱システム、冷却システム、制御システム。
